opencv读取视频图像处理后，实时推流转发rtmp-2022-0903

Reference​

https://blog.csdn.net/zong596568821xp/article/details/92790502

https://blog.csdn.net/u014303844/article/details/80394101

一些关于nginx的常见操作：

https://kalacloud.com/blog/how-to-install-nginx-on-ubuntu-20-04/

nginx rtmp配置相关官方手册：

https://github.com/arut/nginx-rtmp-module/wiki/Directives#server

比较全的中文可参考conf文件内容解析

https://www.jianshu.com/p/15316e0f3de1

因为业务上需求需要将流拉下来处理后转为其他流推送出去，之前的博客内容涉及到的是rtsp流的处理，这次利用nginx服务器转发推rtmp流。（拉流后可以进行任何图像处理）

操作环境：Ubuntu 20.04 + python3

Nginx服务器搭建​

因为要将处理过的图片串成rtmp码流，因此，需要搭建一个rtmp服务器，常用的方案是Nginx服务器。

安装依赖​

sudo apt-get install openssl libssl-dev
sudo apt-get install libpcre3 libpcre3-dev
sudo apt-get install zlib1g-dev

安装nginx​

首先下载nginx：

http://nginx.org/en/download.html

选择稳定版本即可，比如http://nginx.org/download/nginx-1.22.0.tar.gz

以及nginx-rtmp-module:

git clone https://github.com/arut/nginx-rtmp-module.git

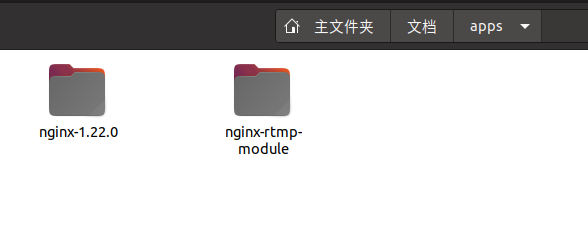

将两者放在同级目录的文件夹下：

之后进入nginx的文件夹，依次运行指令进行编译：

./configure --add-module=../nginx-rtmp-module
make
sudo make install

安装后的一些信息：

nginx安装目录 /usr/local/nginx nginx配置目录 /usr/local/nginx/conf/nginx.conf nginx运行目录 /usr/local/nginx/sbin/nginx --options

运行指令启动nginx:

sudo /usr/local/nginx/sbin/nginx

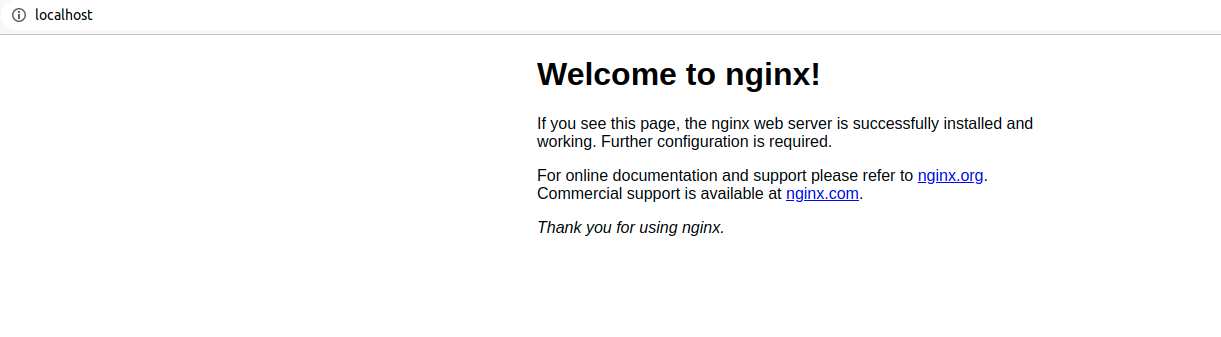

在浏览器中输入localhost，若看到如下画面，表示运行成功

配置nginx用于推流转发​

可以采取vim或者vscode进行编辑

这里采用vscode，首先运行

code /usr/local/nginx/conf/nginx.conf

接着找到对应位置进行填充：

#地址为  /usr/local/nginx/conf/nginx.conf

#注明：请勿直接覆盖原来的conf文件,这只是部分有关直播的内容

#配置RTMP，这个配置格式在github的readme上有详细说明

rtmp {

  server {

    listen 1935;  #服务端口--默认

    chunk_size 4096;   #数据传输块的大小--默认

    #设置直播的application名称是 mylive

  application mylive{

    live on; #live on表示开启直播模式

    }

  }

}

#请在http里面找到server

http{

  ...#这里有一些其他的配置

#复制粘贴这个替换原来的server
 server {
            listen       80;
            server_name  localhost;
            location / {
                    root   html;
                    index  index.html index.htm;
            }
            location /pop/video {
                    alias /var/video;
            }
            location /info {
                rtmp_stat all;
                rtmp_stat_stylesheet stat.xsl;
            }
            location /stat.xsl {
                    root html; #这里可以进行一个替换
            }

    }

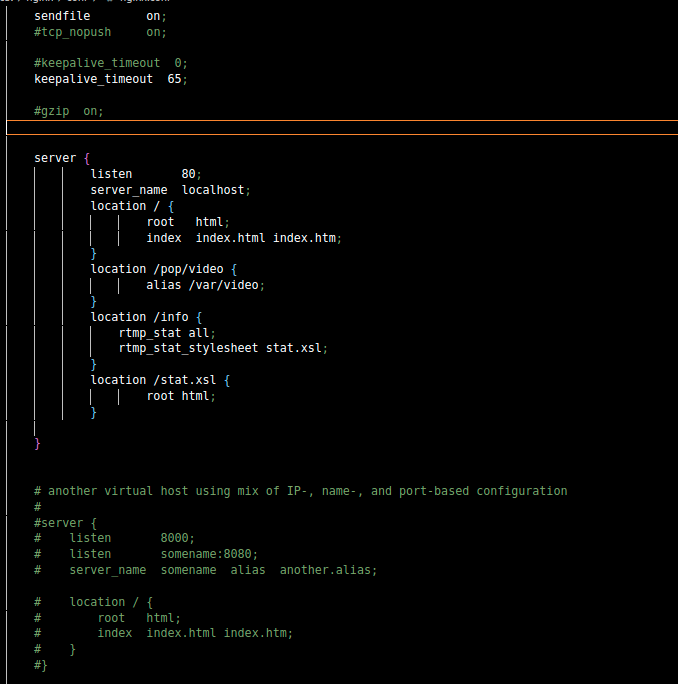

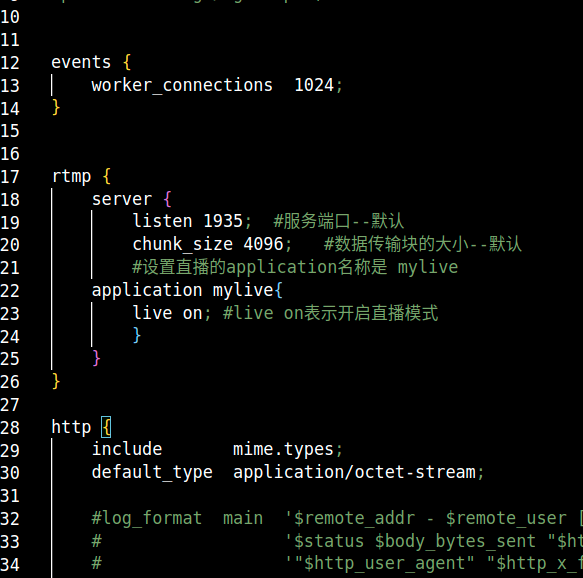

如图所示：

配置完之后，需要重启nginx

sudo /usr/local/nginx/sbin/nginx -s reload

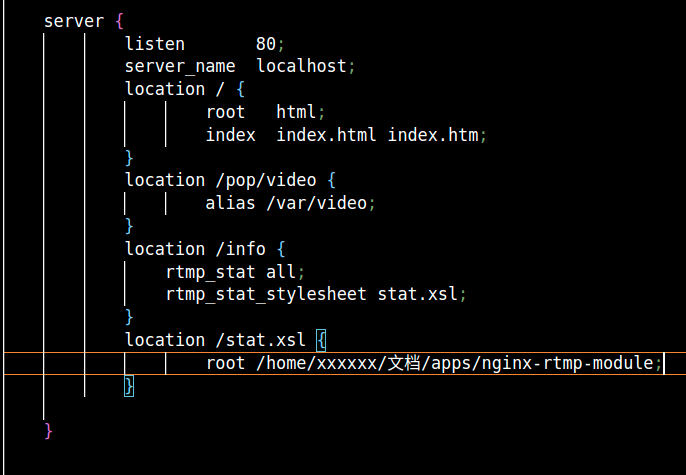

接下来配置服务器的监控信息显示，修改之前server的一个路径信息,把这个路径改成开头下载好的module的绝对路径（因为那里面有个stat.xsl）：

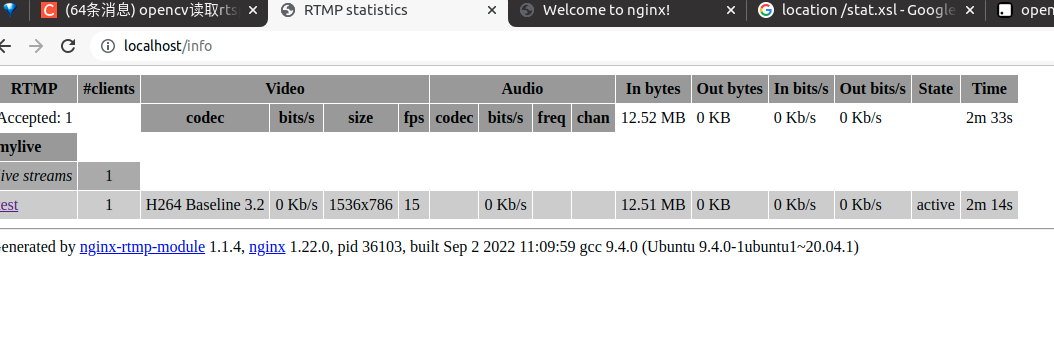

保存后重启nginx，然后然后在浏览器中输入localhost/info可看到如下界面：

至此，完成了rtmp-nginx服务器的全部配置

推流代码部分​

import cv2
import subprocess

rtsp = "随便选个视频源测试"
rtmp = 'rtmp://localhost:1935/mylive/test'

# 读取视频并获取属性
cap = cv2.VideoCapture(rtsp)
size = (int(cap.get(cv2.CAP_PROP_FRAME_WIDTH)), int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT)))
sizeStr = str(size[0]) + 'x' + str(size[1])
print("sezie is\n",sizeStr)
command = ['ffmpeg',
    '-y', '-an',
    '-f', 'rawvideo',
    '-vcodec','rawvideo',
    '-pix_fmt', 'bgr24',
    '-s', sizeStr,
    '-r', '15',
    '-i', '-',
    '-c:v', 'libx264',
    '-pix_fmt', 'yuv420p',
    '-preset', 'ultrafast',
    '-f', 'flv',
    rtmp]

pipe = subprocess.Popen(command
    , shell=False
    , stdin=subprocess.PIPE
)

while cap.isOpened():
    success,frame1 = cap.read()
    # print(frame1.shape())
    if success:
        #=================进行一些图像处理=================
        frame = cv2.rectangle(frame1,(50,200),(900,400),[0,255,255],2)
        #=================进行一些图像处理=================
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break
        pipe.stdin.write(frame1.tostring())

cap.release()
pipe.terminate()

运行上述代码，然后在nginx服务器info上可查看推流情况

之后用ffplay或者VLC等客户端软件即可查看推流视频

可能遇到的坑​

推送时的fps选取要和源相近，不要自己随意跳帧。。。。否则speed会很奇葩的延迟。以1.0左右为准。

快速重启可以写一个shell：

echo 你的sudo密码 | sudo -S /usr/local/nginx/sbin/nginx
xdg-open http://localhost/info
